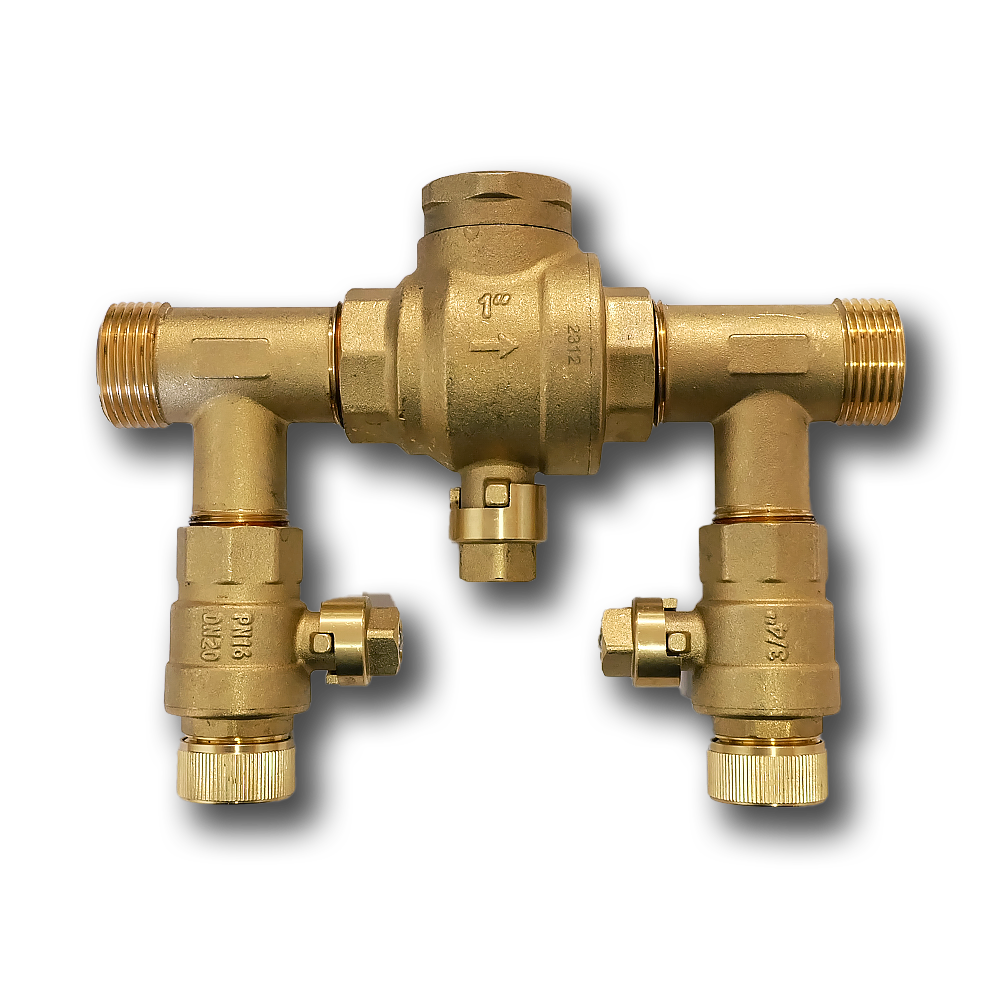

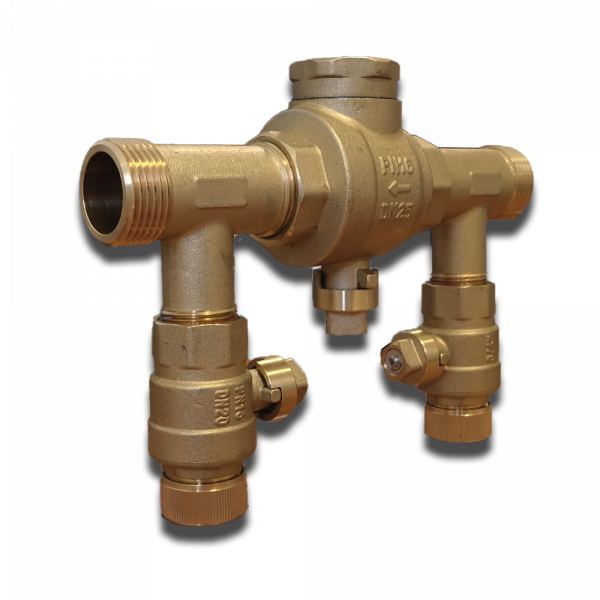

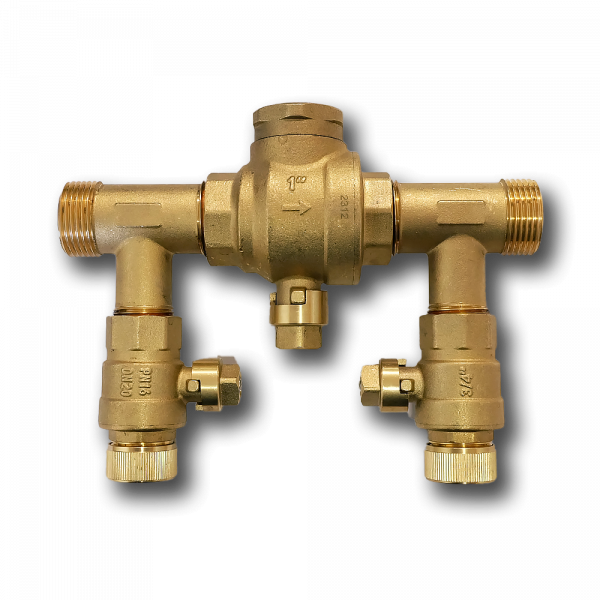

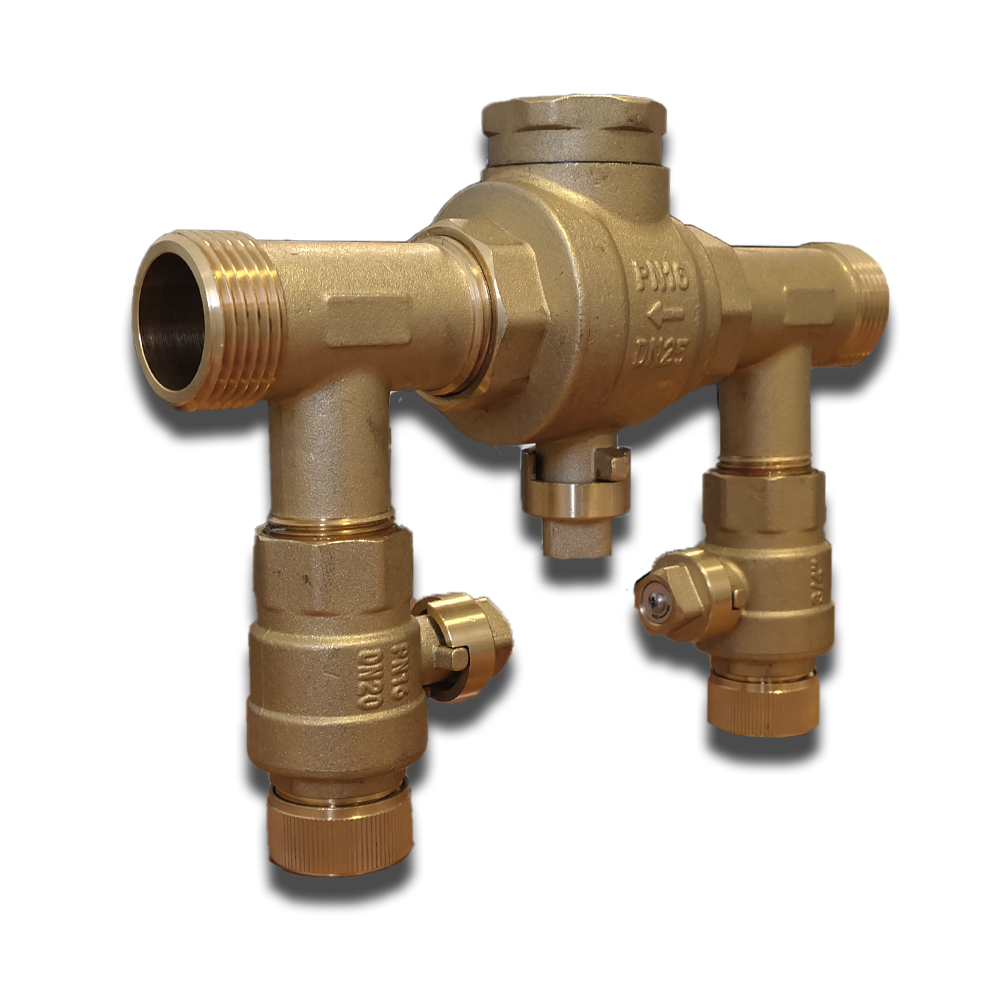

Füll und Spülarmatur - DN32

Diese Füll- und Spülarmatur wird im Vor- und Rücklauf einer Wärmepumpe eingebaut.
Durch den zentralen Absperrhahn ist es möglich die Wärmepumpe vom Heizungssystem hydraulisch zu trennen.
Die beiden KFE Hähne erlauben die hydraulischen Kreisläufe vor oder nach der Armatur getrennt zu behandeln.
Folgende Tätigkeiten sind möglich:

• Absperren der Wärmepumpe
• Entleeren des Wärmepumpenkreises
• Spülen des Wärmepumpenkreises in beide Richtungen
• Entlüften des Wärmepumpenkreises
• Füllen des Wärmepumpenkreises
• Entleeren des Heizkreises
• Spülen des Heizkreises in beide Richtungen
• Entlüften des Heizkreises
• Füllen des Heizkreises



Highlights

• Voller Durchgang für maximalen Durchfluss

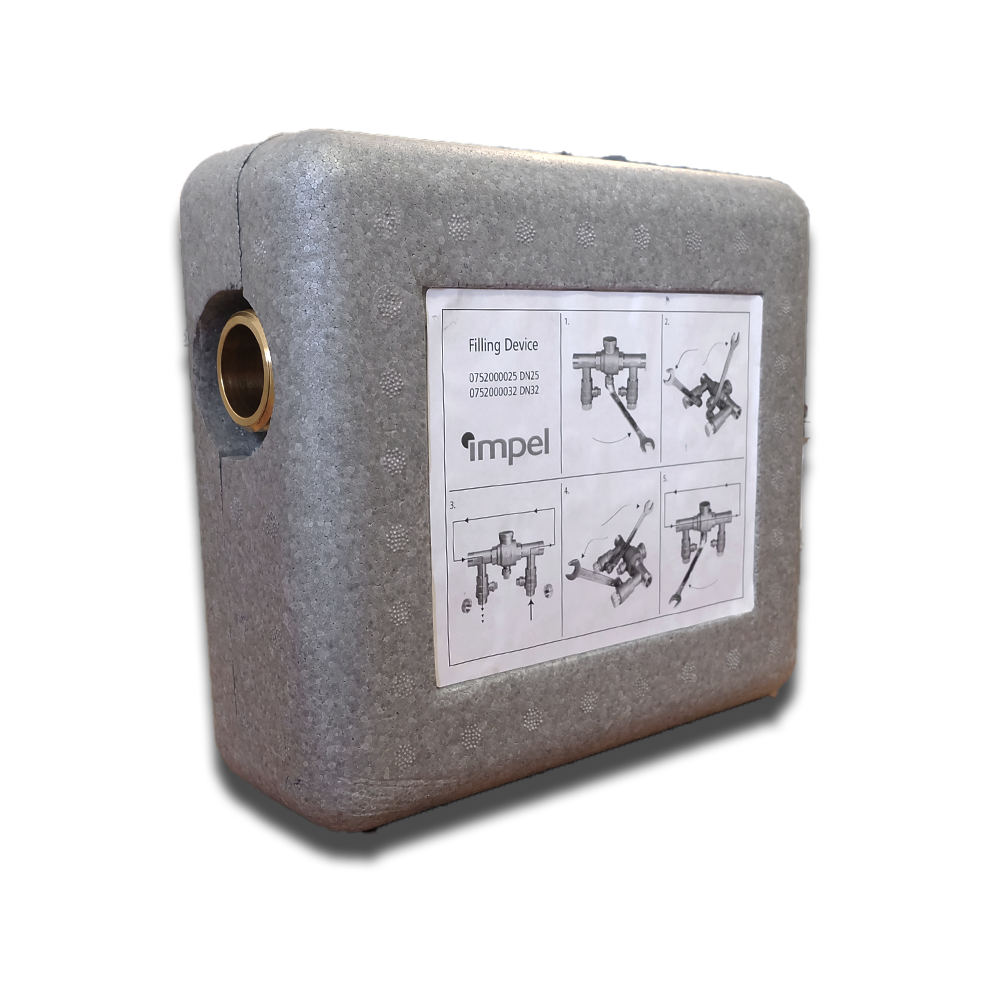

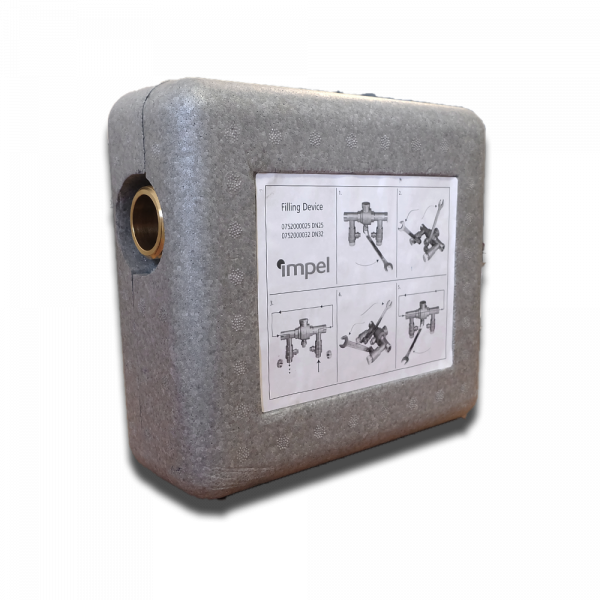

• Isolierschale um die Wärmeverluste zu verringern

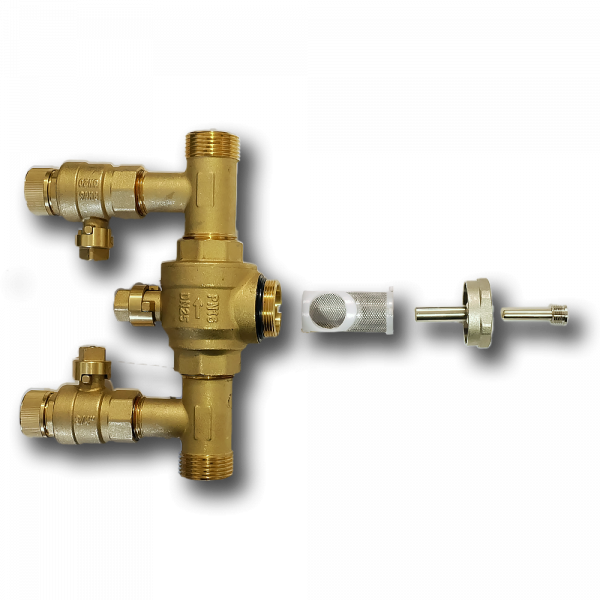

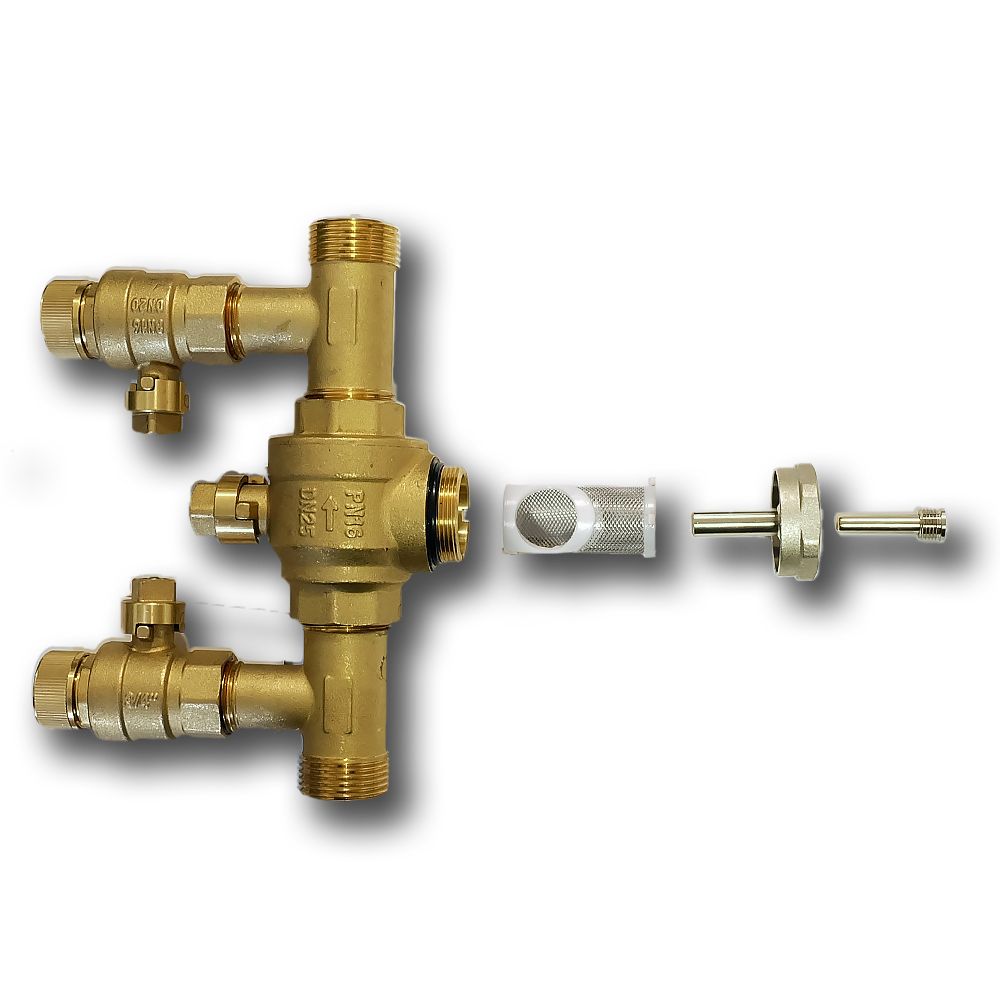

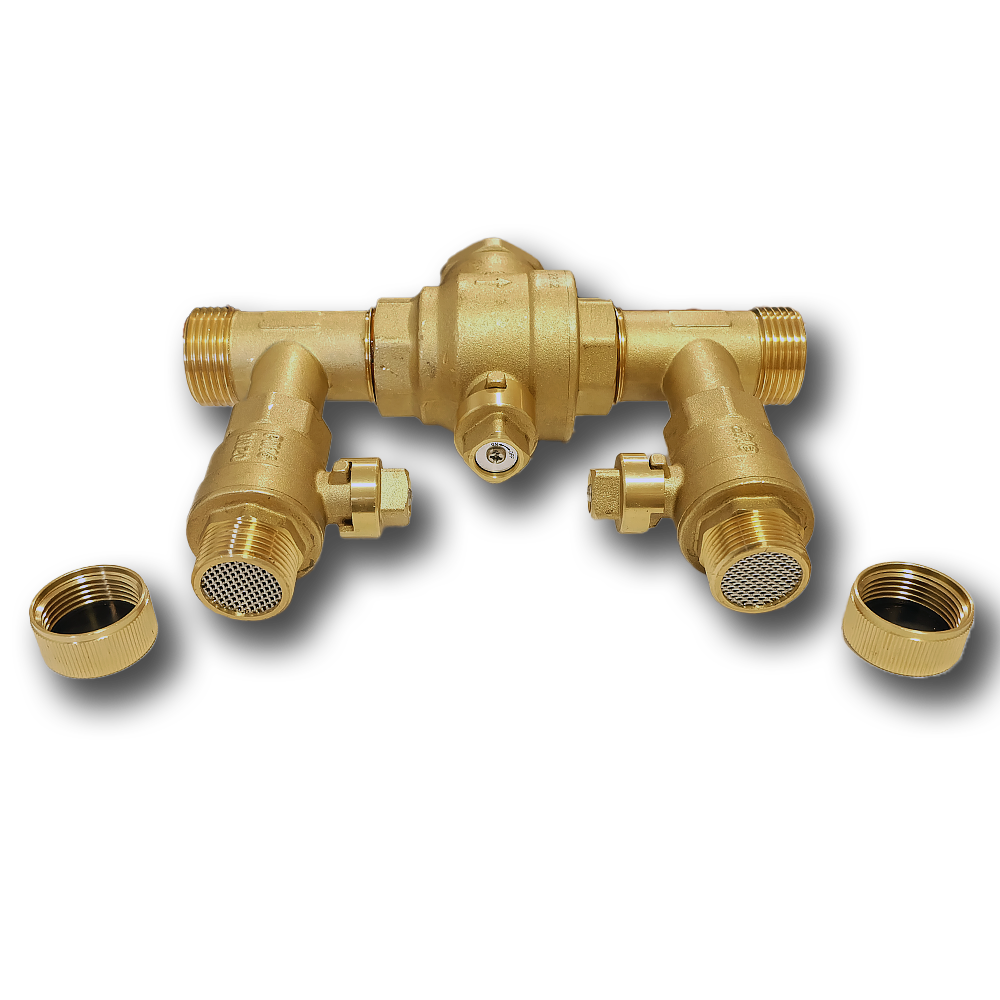

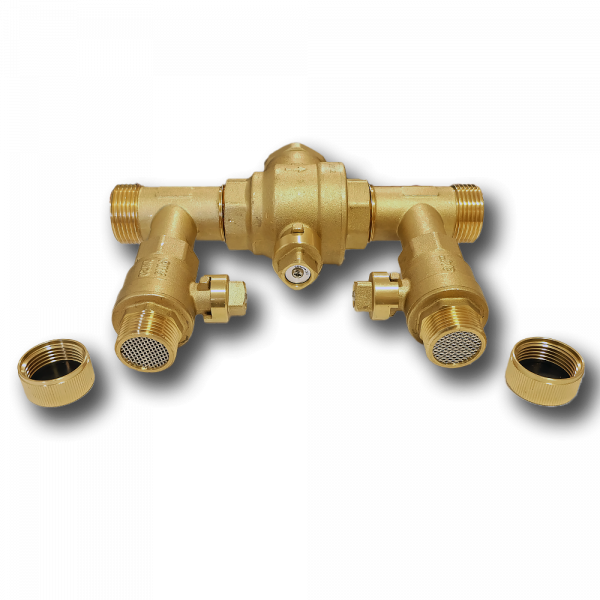

• Eingebautes Filtersieb und Magnet filtern grobe Schmutzteile aus

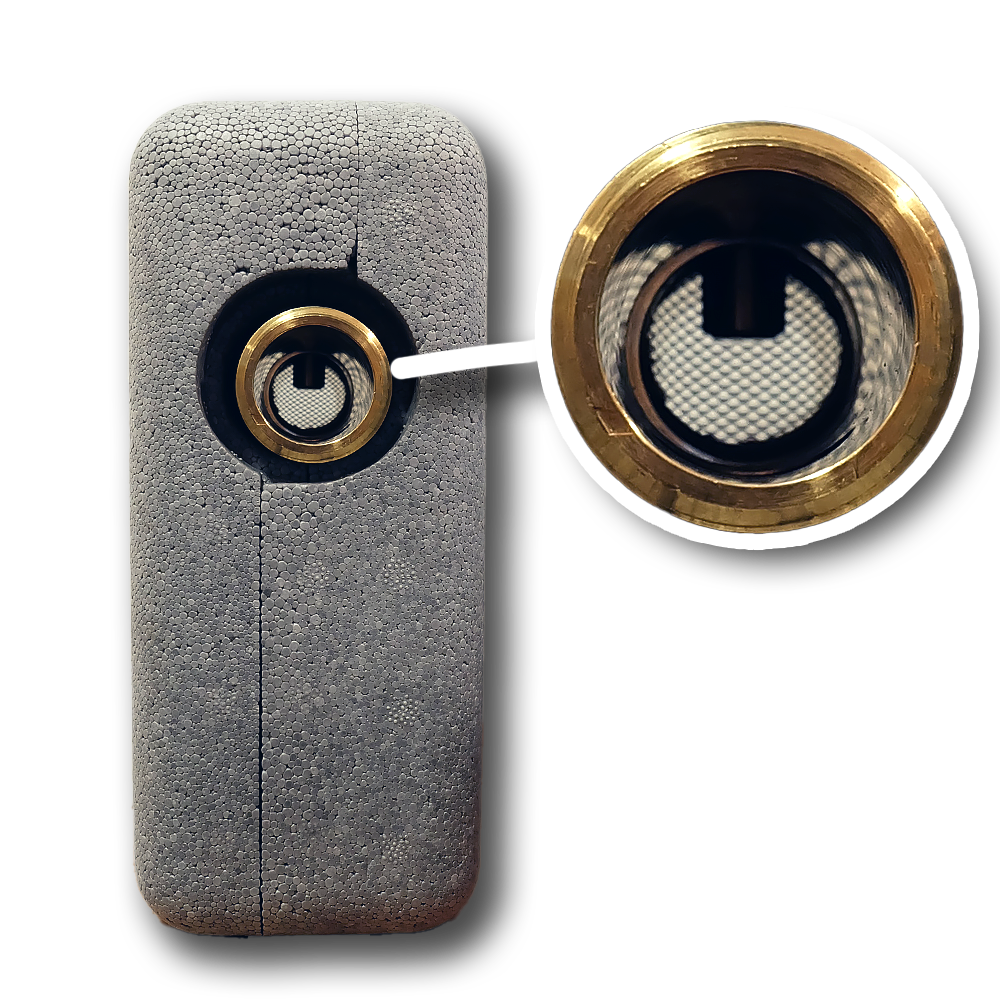

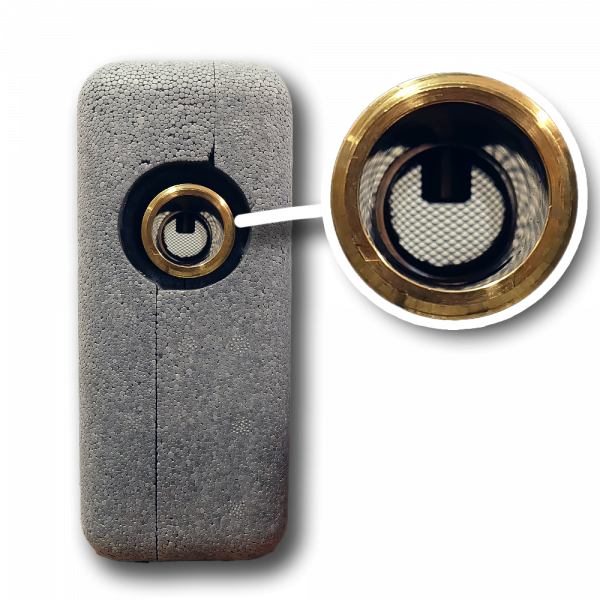

• Magnet in Tauchhülse, damit ist eine einfachere Reinigung möglich: Magnet herausschrauben und den Schmutz von der Kappe abwaschen
• Schmutzsiebe in den Spülanschlüssen, Verringern das Risiko Schmtz in den Heizkreislauf einzutragen



Technische Daten

Geeignet für Wärmepumpen der Leistungsklasse DN25: 3 bis 16kW; DN32: 9 bis 30kW
Anschluss Spülung/Befüllung: DN20 / G3/4"
Anschluss Hauptrichtung: DN25 / G1" oder DN32 / G5/4" je nach Produktauswahl
Maximale Wassertemperatur: 90°C
Maximaler Wasserdruck: 0,3MPa (3 bar)

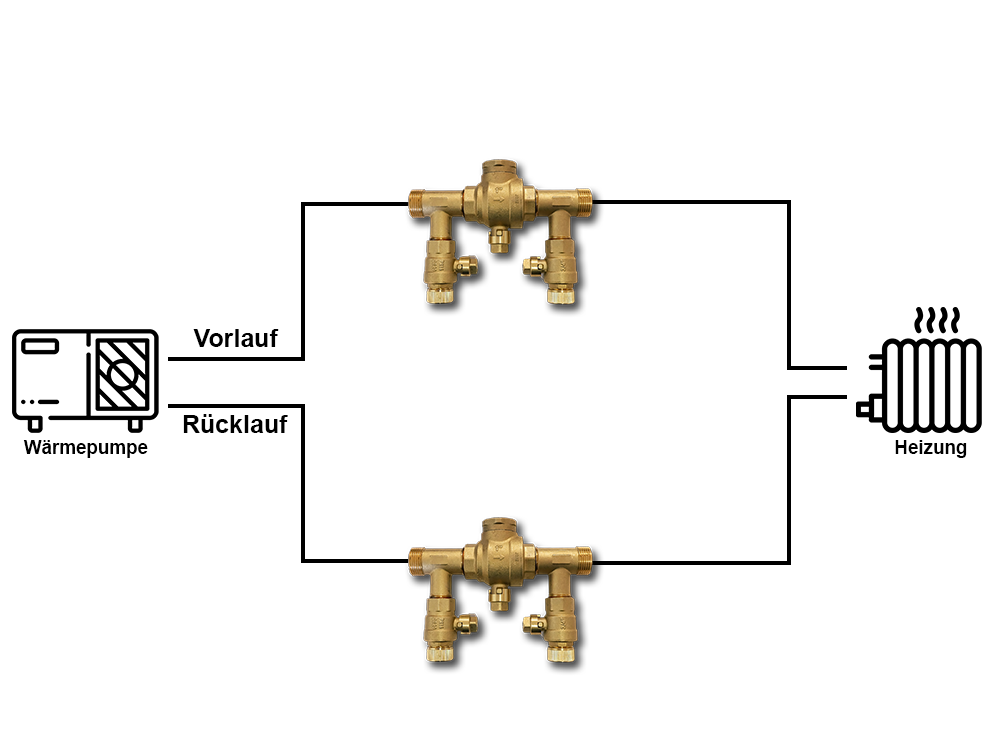

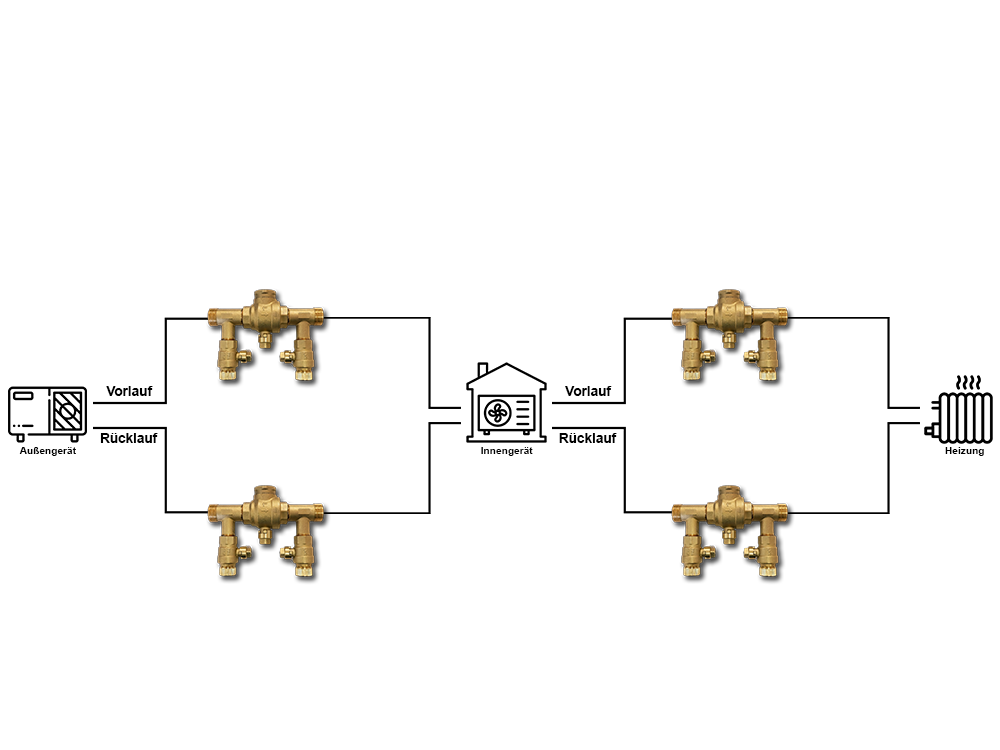

Anwendungsbeispiele



Lieferumfang

• Füll- und Spülarmatur DN32

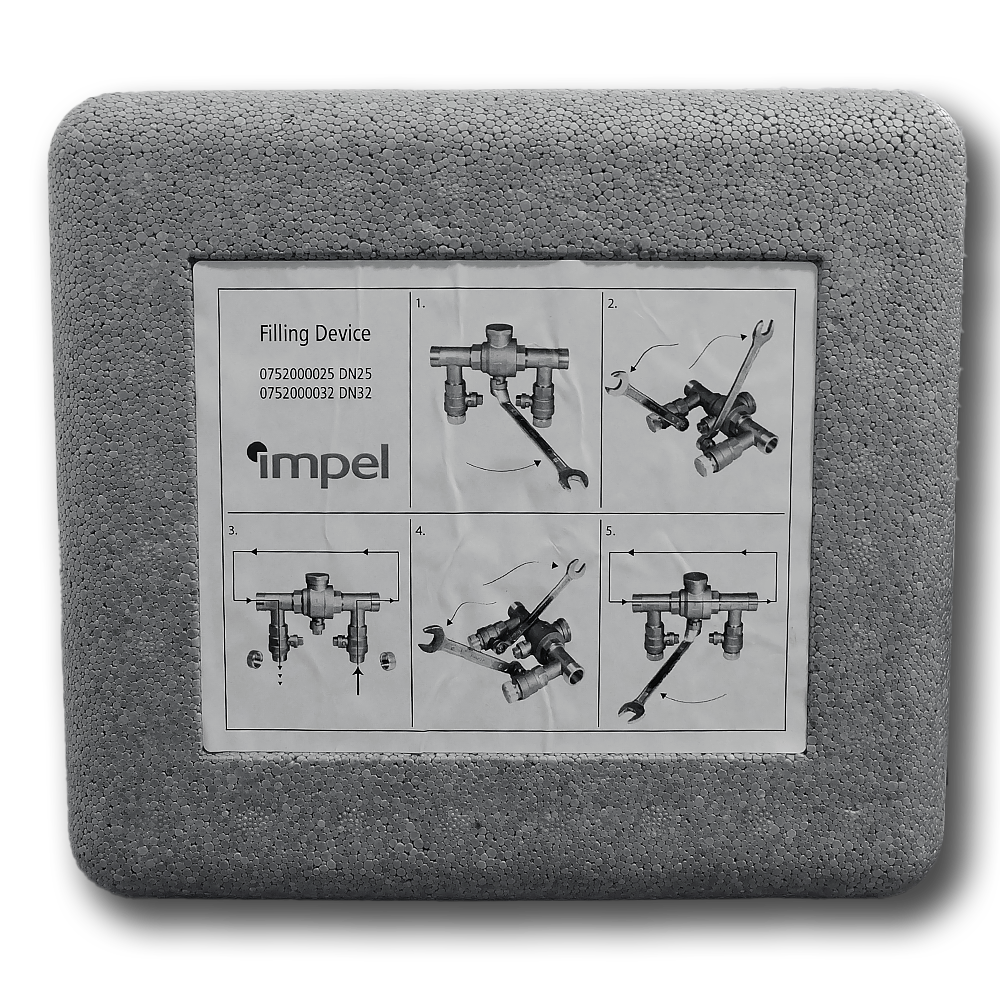

• Isolierschale
• Filtersieb
• Magnet

Der Lieferumfang ist bereits komplett montiert.
