Panasonic Aquarea Zusatzplatine CZ-NS6P

Die optionale Zusatzplatine für alle Aquarea Wärmepumpen der Generation M ermöglicht erweiterte Regelfunktionen.

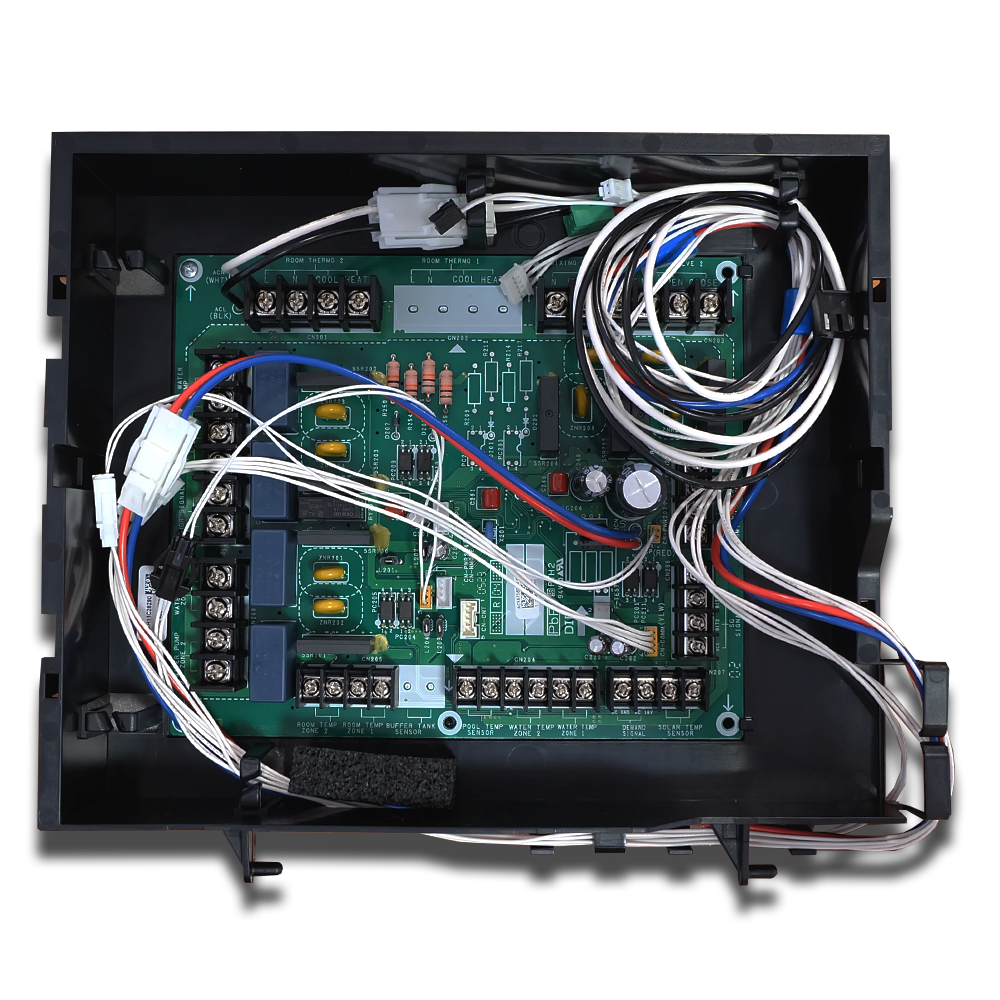

Folgende Schnittstellen sind auf der Platine verfügbar (im Uhrzeigersinn links oben angefangen):

• Raumthermostat 2
• Mischventil 1
• Mischventil 2
• Verdichter Stop
• Schalter Heizen / Kühlen
• Smart Grid Signal
• Solar Temperatursensor
• Begrenzung der Verdichterstromaufnahme 0-10V
• Wassertemperatur Zone 1
• Wassertemperatur Zone 2
• Pooltemperatur
• Raumtemperaturfühler Zone 1
• Raumtemperaturfühler Zone 2
• Umwälzpumpe Zone 2
• Umwälzpumpe Zone 1
• Fehlersignal
• Solar Umwälzpumpe
• Umwälzpumpe Pool

Damit realisierbar ist unter anderem:

• - Regelung von zwei gemischten Heizkreisen (Pumpe und Mischventil zusätzlich erforderlich)
• - Solarthermieregelung
• - Leistungsregelung (Eingang für 0–10-V-)
• - Eingang für externe Umschaltung Heizen/Kühlen
• - Smart-Grid-Eingänge (SG Ready)
• - Verdichterabschaltung (z.B. wenn von Energieversorger verlangt)

Eingebaut werden kann die Zusatzplatine in folgende Innengeräte

• WH-ADC0316M9E8AN2
• WH-ADC0316M9E8AN3
• WH-SDC0316M9E8

Diese Zusatzplatine kann nicht in das Außengerät eingebaut werden.


Lieferumfang

• Platine CZ-NS6P im Kunststoffschutzgehäuse
• Anleitung



Hinweis

Diese Platine ermöglicht die Steuerung der Wärmepumpe entsprechend den Vorgaben von §14a EnWG (steuerbare Verbrauchseinrichtung)
Auch die KfW verlangt die auf der Platine enthaltene Schnittstelle "smart grid" für die Förderung.
