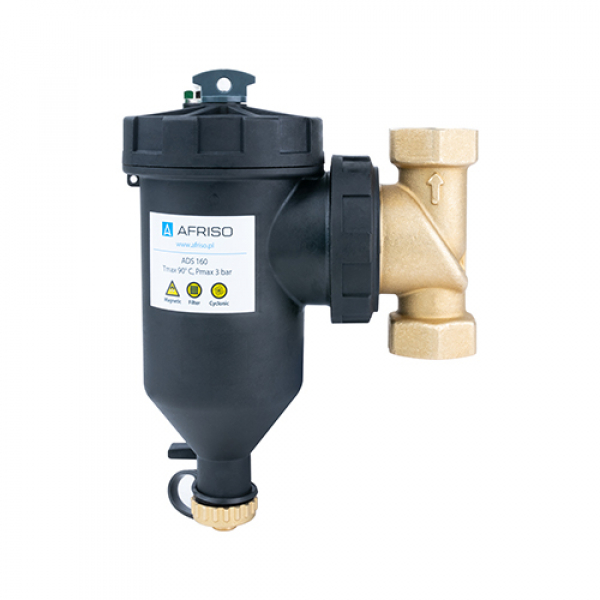

Magnetischer Schlammabscheider Afriso ADS160, 1"

Der Schlammabscheider mit Magneten dient zur Reinigung des Heizungswassers von ferromagnetischen Verunreinigungen und Schlamm.

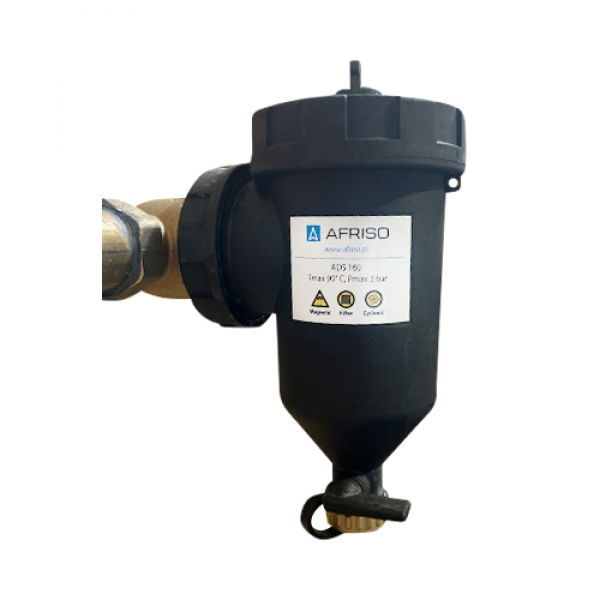

Empfohlen ist der Einbau im Rücklauf zur Wärmepumpe bei Installationen in welchen eisenhaltige Bauteile verbaut wurden. Z.B. Heizkörper, Stahlrohre, Pufferspeicher.
Dieser Schlammabscheider hilft das Heizungswasser zu reinigen und damit die Umwälzpumpe zu schützen.
Das Anschlussstück ist drehbar. Damit ist eine Montage an fast beliebig verlaufenden Rohren möglich.

Geeignet für Wärmepumpen der Leistungsklasse 3 bis 16kW.
Anschluss: Rp1"
Maximale Wassertemperatur: 90°C
Maximaler Wasserdruck: 0,3MPa (3 bar)
Abmessungen, ca. Werte, BxTxH in mm: 100x160x220


Wirkprinzip

Heizungswasser wird durch spezielle Anordnung des Einlasses verwirbelt und durch ein engmaschiges Sieb geleitet. Durch einen magnetischen Stab werden ferromagnetische Verunreinigungen gefangen.


Reinigung

- Wasserdurchfluss einstellen (Pumpen ausschalten)
- Magnet herausnehmen, damit sinken ferromagnetische Verunreinigungen zu Boden
- Ventil auf der Unterseite öffnen, Verschmutzungen auffangen und entsorgen
- Ventil auf der Unterseite schliessen
- Wasserdurchfluss wieder herstellen



Lieferumfang

• Schlammabscheider
• Ersatzsieb
• Ersatzdichtungen
• Montageschlüssel

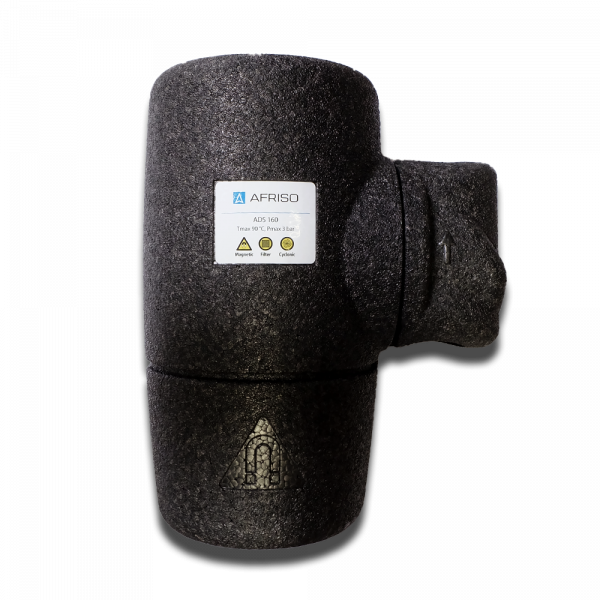

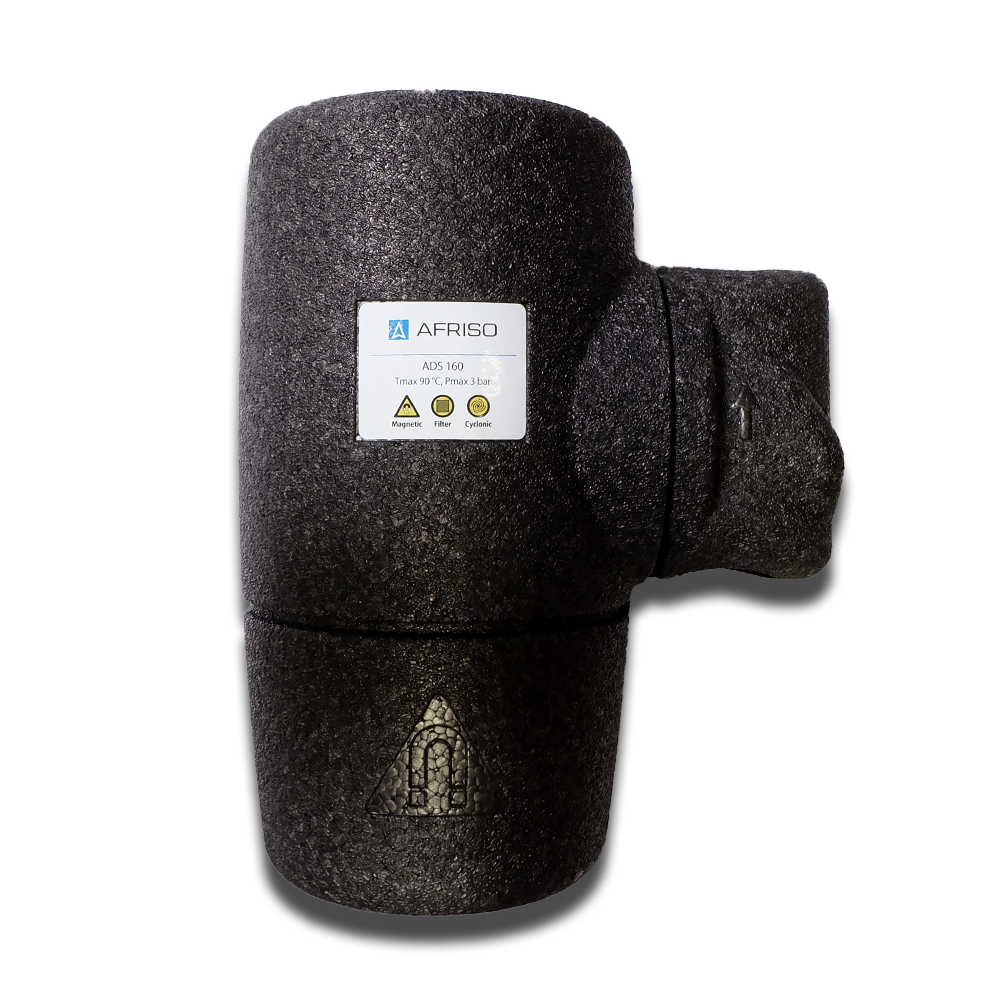

• Isolierschale
