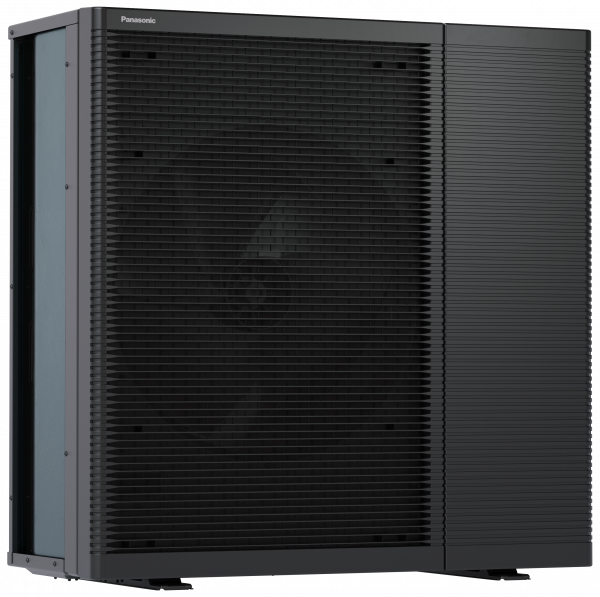

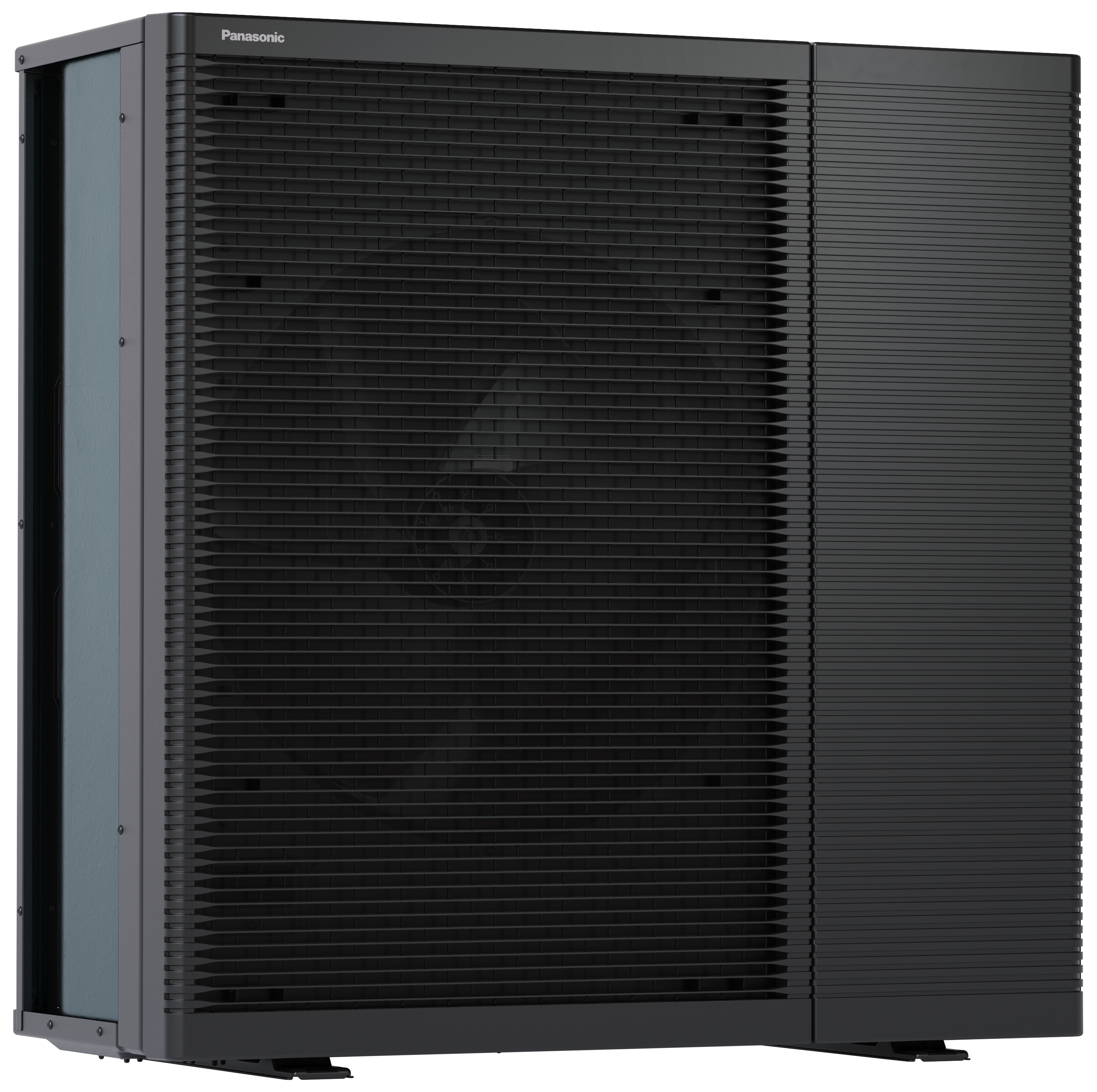

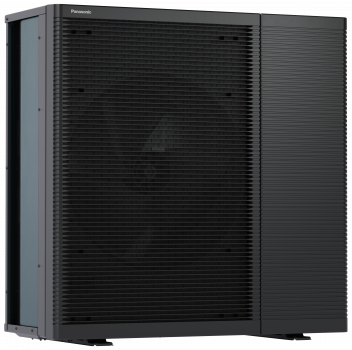

Panasonic WH-WDG07LE5 Außengerät der L Serie
Kurzbeschreibung
Die im Jahr 2023 eingeführte L Serie zeichnet sich durch neues Design und verbesserte Funktionalität aus.
Die L Serie besteht aus einem Innen- und einem Außengerät, die hydraulisch und elektrisch miteinander verbunden werden müssen.
Dieses Außengerät kann mit einem der folgenden Innengeräte verwendet werden:
- WH-SDC0509L3E5
- WH-ADC0509L3E5
- WH-ADC0509L3E5AN
Dieses Außengerät kann nicht alleine verwendet werden. Es muss immer ein Innengerät angeschlossen werden.
Technische Daten
| Parameter | Einheit | Wert |
|---|---|---|
| Schallleistungspegel Heizen | dB(A) | 53 |
| Abmessungen / Nettogewicht HxBxT | mm / kg | 996 x 980 x 430 / 98 |
| Vorgefüllte Kältemittelmenge (R290) / CO2-Äquivalent | kg / t | 0,96 / 0,003 |
| Wasserleitungsanschlüsse (am IG / AG) | Zoll | 1 / 1 |
| Leitungslänge (Standard / max.) | m | 5 / 30 |
| Höhenunterschied IG/AG (max.) | m | 10 |
| Außentemperatur-Grenzwerte (min./max.) Heizen | °C | -25 / +35 |
| Außentemperatur-Grenzwerte (min./max.) Kühlen | °C | +10 / +43 |
| Wasseraustrittstemperatur (min. / max.) Heizen | °C | 20 / 75 |
| Wasseraustrittstemperatur (min. / max.) Kühlen | °C | 5 / 20 |
Hinweise:
Schallleistungspegel gemessen gemäß EN12102 unter Bedingungen gemäß EN14825 (Teillast)
Lieferumfang
- Panasonic WH-WDG07LE5- Anleitung
Installation
Die elektrische Installation muss eine befähigte Person durchführen.Hinweise
Bitte beachten Sie bei der Montage und Aufstellung die lokalen Gesetze. Insbesondere müssen die technischen Anschlussbedingungen des Netzbetreibers und die Aufstellbedingungen der Gemeinde beachtet werden. Das Gerät muss an Netzstrom (Wechselstrom, 230V) angeschlossen werden. Arbeiten am Netzstrom sind gefährlich und sollten nur von Fachleuten durchgeführt werden.
Die Inbetriebnahme der Wärmepumpe muß durch einen zertifizierten Betrieb erfolgen.Es werden keine Hydraulik- oder Stromleitungen mitgeliefert.
Gerne unterstützen wir Sie bei der Installation der Wärmepumpe.
Das in der Wärmepumpe eingesetzte Kältemittel ist R290. R290 hat ein Ozonabbaupotential von 0 (ODP=0). D.h. es ist unschädlich für die Ozonschicht.
Das Treibhauspotential von R290 beträgt 3 (GWP=3). R290 fällt nicht unter die F-Gase Verordnung.
R290 kann in Verbindung mit Luft (Sauerstoff) eine explosive Mischung bilden. Sicherheitsmaßnahmen sind zu beachten! Aufstellort muß sorgfältig gewählt werden.
