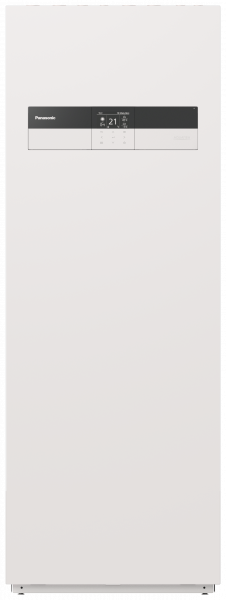

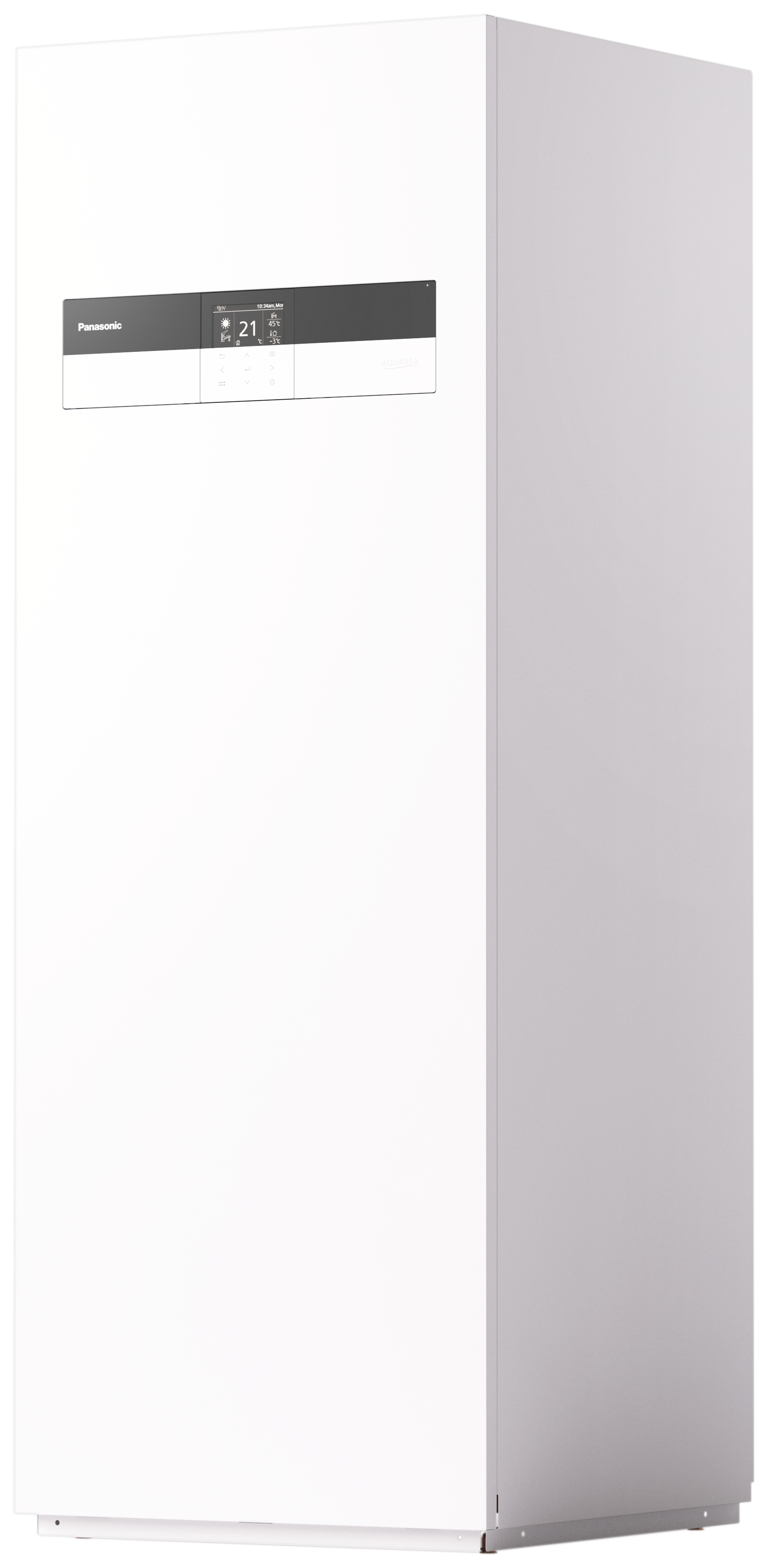

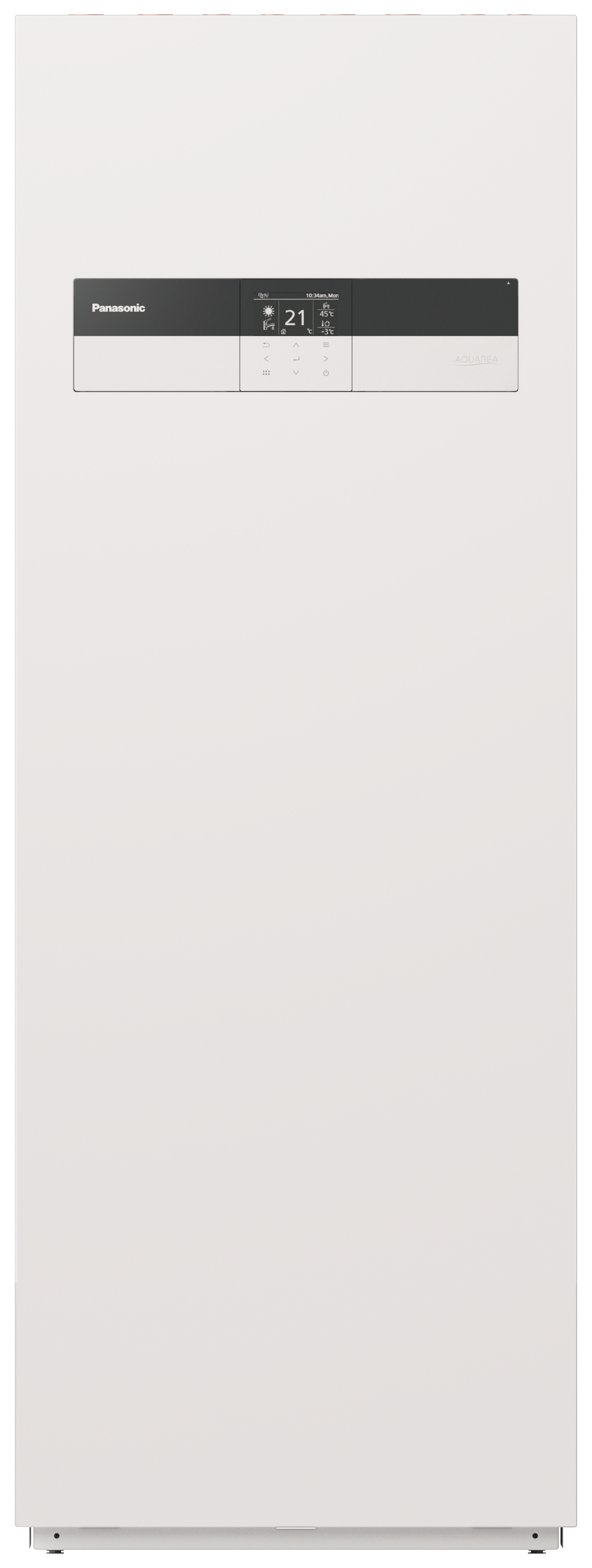

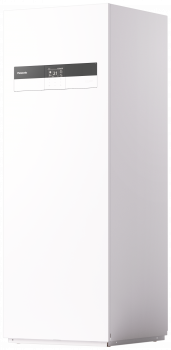

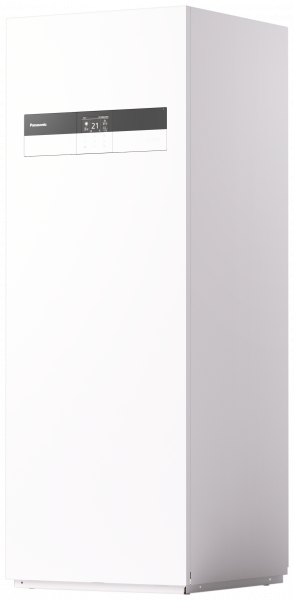

Panasonic WH-ADC0316M9E8AN3 Innengerät der M Serie

Kurzbeschreibung

Die im Jahr 2024 eingeführte M Serie zeichnet sich durch neues Design und verbesserte Funktionalität aus.
Die M Serie besteht aus einem Innen- und einem Außengerät, die hydraulisch und elektrisch miteinander verbunden werden müssen.

Dieses Innengerät kann mit einem der folgenden Außengeräte verwendet werden:

• WH-WXG09ME8
• WH-WXG12ME8
• WH-WXG16ME8

Sie steuern die Wärmepumpe über das eingebaute Bedienteil. Optional kann die Wärmepumpe auch über die Panasonic Smart Cloud gesteuert werden.


Das Wichtigste auf einen Blick

• Wasseraustritt bis zu 75°C und bis zu -15°C im Freien
• Leiser Betrieb: Nur 29dB(A) Schalldruck in 5 m*
• Zuverlässige Außengeräte mit Panasonic-Kompressor, die bis zu -28°C im Freien arbeiten
• T-CAP-Technologie: Aufrechterhaltung der Heizleistung bis zu -20°C
• Inklusive Panasonic Comfort Cloud App und Aquarea Service Cloud
• 2 CN-CNT-Anschlüsse
• Hydraulische Verbindung zwischen Innen- und Außenbereich
• Wartungsfreier 260-Liter-Tank aus Inox-Edelstahl
• All-in-One-Lösung mit einer Grundfläche von 599 x 602 mm reduziert den Platzbedarf im Innenbereich
• Kein Puffertank erforderlich, was Platz, Kosten und Installationszeit spart
• U-Vacua™ Isolierpaneel für höhere Effizienz des Tanks
• Erhältlich mit eingebauter Fremdstromanode

* Schalldruckberechnung für WH-WXG12ME5, freistehend, A +7°C, W 35°C im Quite-Modus 3.


Förderung

Für diese Wärmepumpe ist eine Förderung nach KfW (bis zu 70%) möglich. Die Details erhalten Sie bei der KfW, Ihrem EEE (Energieeffizienzexperten) und/oder bei uns.
Bitte beachten Sie, daß die Förderung nur für bestimmte Kombinationen aus Innen- und Außengerät angeboten wird. Der Förderantrag muss in der Regel vor dem Kauf gestellt werden.


Technische Daten

Parameter	Einheit	Wert
Schalldruckpegel  Heizen/Kühlen	dB(A)	35/35
Abmessungen HxBxT	mm	2036 x 599 x 602
Nettogewicht	kg	105
Wasserseitiger Anschluss Heizung	Zoll	1 1/4
Wasserseitiger Anschluss Trinkwasser	Zoll	3/4
Hocheffizienzpumpe Drehzahlstufen/Leistungsaufnahme (min. / max.)	/W	variabel / 30-175
Warmwasservolumenstrom (A7/W35, ∆T = 5 K) Wert ist abhängig vom Außengerät.	l/min	WH-WXG09ME8: 25,8 WH-WXG12ME8: 20,1 WH-WXG16ME8: 25,8
Speichervolumen	l	260
Max. Brauchwarmwassertemperatur	°C	65
Material der Speicherinnenseite		Rostfreier Stahl
Leistung des E-Heizstabs	kW	9
Empfohlene Absicherung Wert ist abhängig vom Außengerät.	A	WH-WXG09ME8: 16 WH-WXG12ME8: 16 WH-WXG16ME8: 20
Empfohlener Kabelquerschnitt (min.) für Netzanschluss 1 / 2 Wert ist abhängig vom Außengerät.	mm²	WH-WXG09ME8: 5 x 1,5 / 5 x 1,5 WH-WXG12ME8: 5 x 1,5 / 5 x 1,5 WH-WXG16ME8: 5 x 1,5 / 5 x 1,5

Die Wärme- Kälteleistung sowie die Effizienzfaktoren sind abhängig vom verwendeten Außengerät


Parmeter	Einheit	WH-WXG09ME8	WH-WXG12ME8	WH-WXG16ME8
Heizleistung / COP (A7/W35)	kW / –	9,00 / 5,23	12,00 / 5,06	16,00 / 4,89
Heizleistung / COP (A7/W55)	kW / –	9,00 / 3,24	12,00 / 3,23	16,90 / 3,20
Heizleistung / COP (A2/W35)	kW / –	9,00 / 3,81	12,85 / 3,54	16,00 / 3,30
Heizleistung / COP (A2/W55)	kW / –	9,00 / 2,54	12,25 / 2,42	16,00 / 2,37
Heizleistung / COP (A–7/W35)	kW / –	9,00 / 3,45	12,80 / 3,00	16,00 / 2,53
Heizleistung / COP (A–7/W55)	kW / –	9,00 / 2,35	12,80 / 2,17	16,00 / 1,97
Kühlleistung / EER (A35/W7)	kW / –	9,00 / 3,61	9,00 / 3,61	9,00 / 3,61
Kühlleistung / EER (A35/W18)	kW / –	9,00 / 5,26	12,00 / 5,26	16,00 / 5,26
Raumheizungs-Energieeffizienz (ηs,h) Mittleres Klima,W35 / W55	%	195 / 140	197 / 135	168 / 129
SCOP Raumheizung, Mittleres Klima, W35 / W55		5,96 / 3,57	5,00 / 3,46	4,20 / 3,31
Raumheizungs-Energieeffizienzklasse Mittleres Klima, W35 / W55		A+++ / A++	A+++ / A++	A+++ / A++



Lieferumfang

• Panasonic WH-ADC0316M9E8AN3 inkl. Bedienteil
• Anleitung



Installation

Eine kältetechnische Installation ist nicht notwendig.
Die elektrische Installation muss eine befähigte Person durchführen.
Trinkwasserinstallationen dürfen in der Regel nur vom Fachbetrieb durchgeführt werden.
Dieses Innengerät besitzt eine Fremdstromanode. Damit ist der Speicher auch bei schlechtem Wasserwerten geschützt.


Hinweise

Bitte beachten Sie bei der Montage und Aufstellung die lokalen Gesetze. Insbesondere müssen die technischen Anschlussbedingungen des Netzbetreibers und die Aufstellbedingungen der Gemeinde beachtet werden. Das Gerät muss an Netzstrom (Drehwechselstrom, 400V) angeschlossen werden. Arbeiten am Netzstrom sind gefährlich und sollten nur von Fachleuten durchgeführt werden.

Die Inbetriebnahme der Wärmepumpe muß durch einen zertifizierten Betrieb erfolgen.
Es werden keine Wasser- oder Stromleitungen mitgeliefert.

Gerne unterstützen wir Sie bei der Installation der Wärmepumpe.
