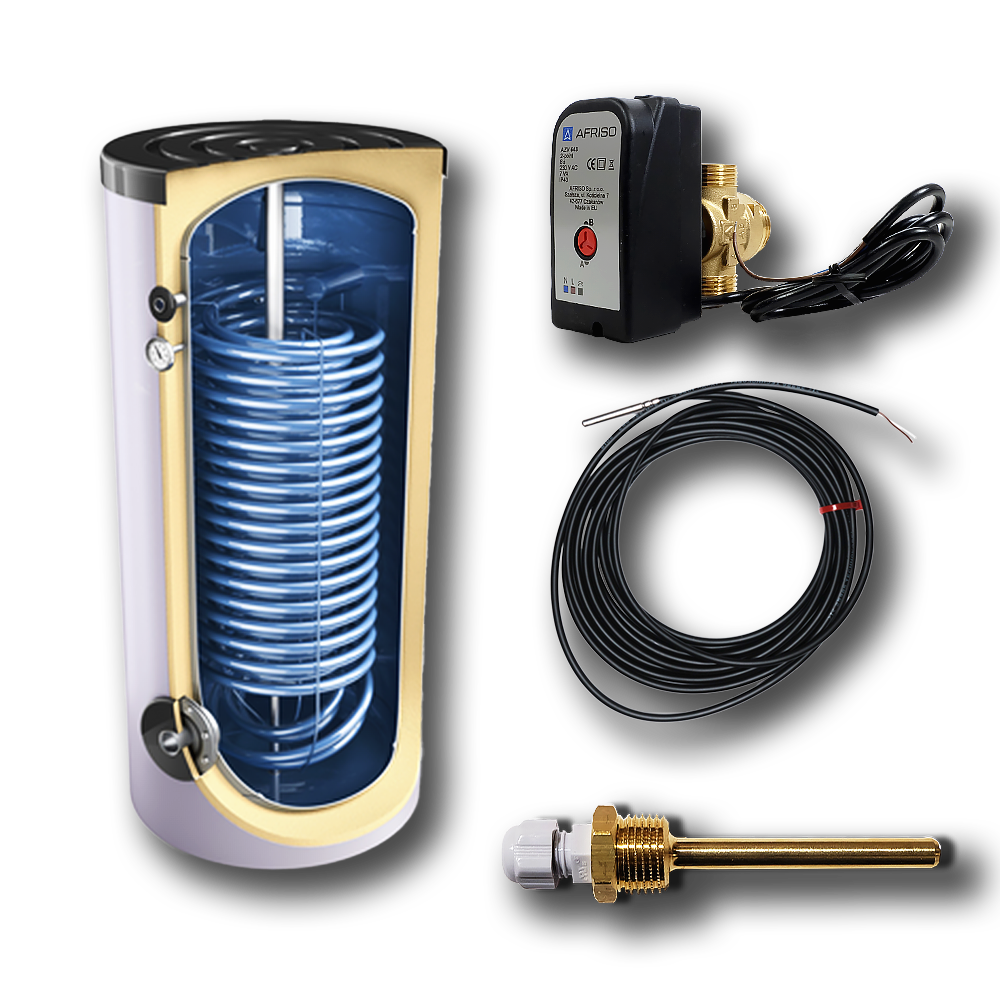

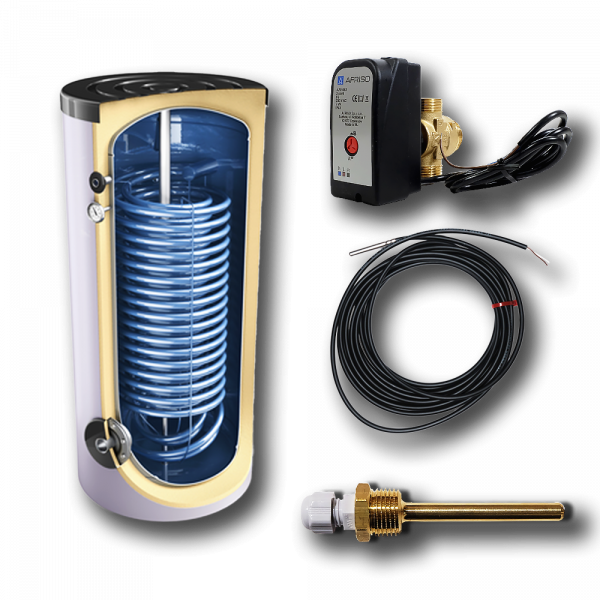

Ein Kombipaket aus vier erfolgreichen Produkten
- EV-S300HP emaillierter Speicher mit einem Wärmetauscher
- Afriso AZV643 3 Wege Umschaltventil
- RJTEC-TS4 Boilerfühler
- Tauchhülse

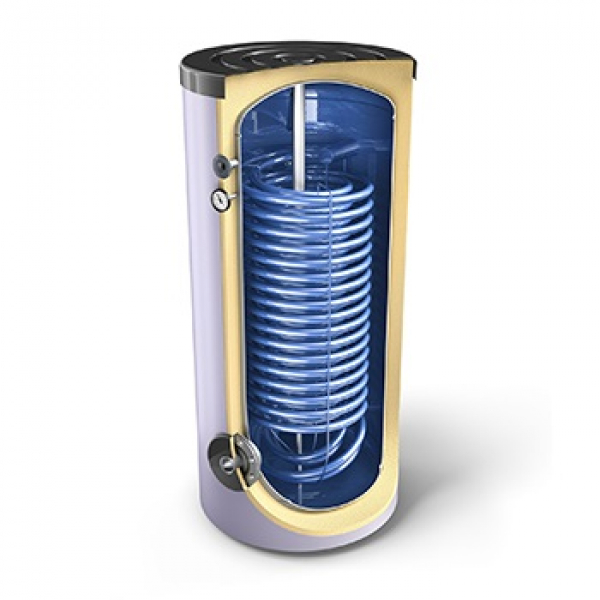

EV-S300HP emaillierter Speicher mit einem Wärmetauscher

Dieser Brauchwasserspeicher wurde speziell für die Wärmepumpe entwickelt und erlaubt mit dem wahnsinnsgroßen Wärmetauscher eine schnelle und effiziente Wassererwärmung.
Geschützt durch zwei Magnesiumanoden und ausgestattet mit einer langlebigen Beschichtung entsprechend DIN 4753-3: 2017, (6.4.3,6.5, 6.6) ist für eine lange Lebensdauer gesorgt.

Dieser Speicher wird von Tesy hergestellt. Mehr Informationen zur Firma TESY finden Sie in unserem Blog.

Gerne können Sie die Herstellerseite besuchen um mehr über dieses Produkt zu erfahren.

Technische Daten

Nennvolumen: 267l
Glattrohr-Wärmetauscher Übertragungsfläche: 3,84m²
Glattrohr-Wärmetauscher Inhalt: 23l
zulässiger Druck im Speicher: 0,8MPa (8,0bar)
zulässiger Druck im Wärmetauscher: 0,6MPa (6bar)
zulässige Temperatur im Speicher: 0-95°C
zulässige Temperatur im Wärmetauscher: 0-110°C
zulässiges Medium im Speicher: Wasser
zulässiges Medium im Wärmetauscher: Wasser oder Wasser-Glykol Gemisch
Abmessungen: (ØxH): 650x1420 mm
Wärmeverlust: 1,6 kWh/24h
Energieeffizienzklasse: B (Bereich A-F)
Warmhalteverlust: 68W

Anschlüsse:
Tauchhülse 3x G1/2"
Zirkulation: G3/4"
Tauchhülse Zirkulation G 1/2"
Wärmetauscher: G1 1/2"
Kaltwasser: G1"
Warmwasser: G1"



Bezeichner	Einheit	Wert
a	mm	1184
c	mm	278
d	mm	1184
f	mm	953
h	mm	1420
i	mm	1120
j	mm	206
k	mm	206
l	mm	1055
m	mm	691
n	mm	398
R	mm	1560
ØC	mm	650
ØD	mm	550

Lieferumfang

- Emaillierter Speicher, inkl Isolierung
- Flansch zum Einbau eines Heizstabes, montiert
- Einsteckthermometer


Optionen

Einschraubheizkörper

Der Einschraubheizkörper dient als zustätzliche Heizquelle. Auch als Noterwärmung bei Ausfall der Hauptwärmequelle nutzbar. Dieser Einschraubheizkörper wird ohne Stecker geliefert und muss von einer Elektrofachkraft angeschlossen werden.

Der Betrieb des Einschraubheizkörpers ist nur im mit Wasser gefüllten Speicher erlaubt. Trockenbetrieb führt zur Zerstörung des Heizkörpers.

Im Lieferumfang erhalten ist eine Dichtung.

Technische Daten des Einschraubheizkörpers:
- Bemessungsspannung 230V
- Bemessungsleistung: 2,5kW
- Einstellbare Temperatur: 30-85°C
- Abschalttemperatur Begrenzer: 87°C
- Gewinde: 6/4", passend zum Flansch im Speicher

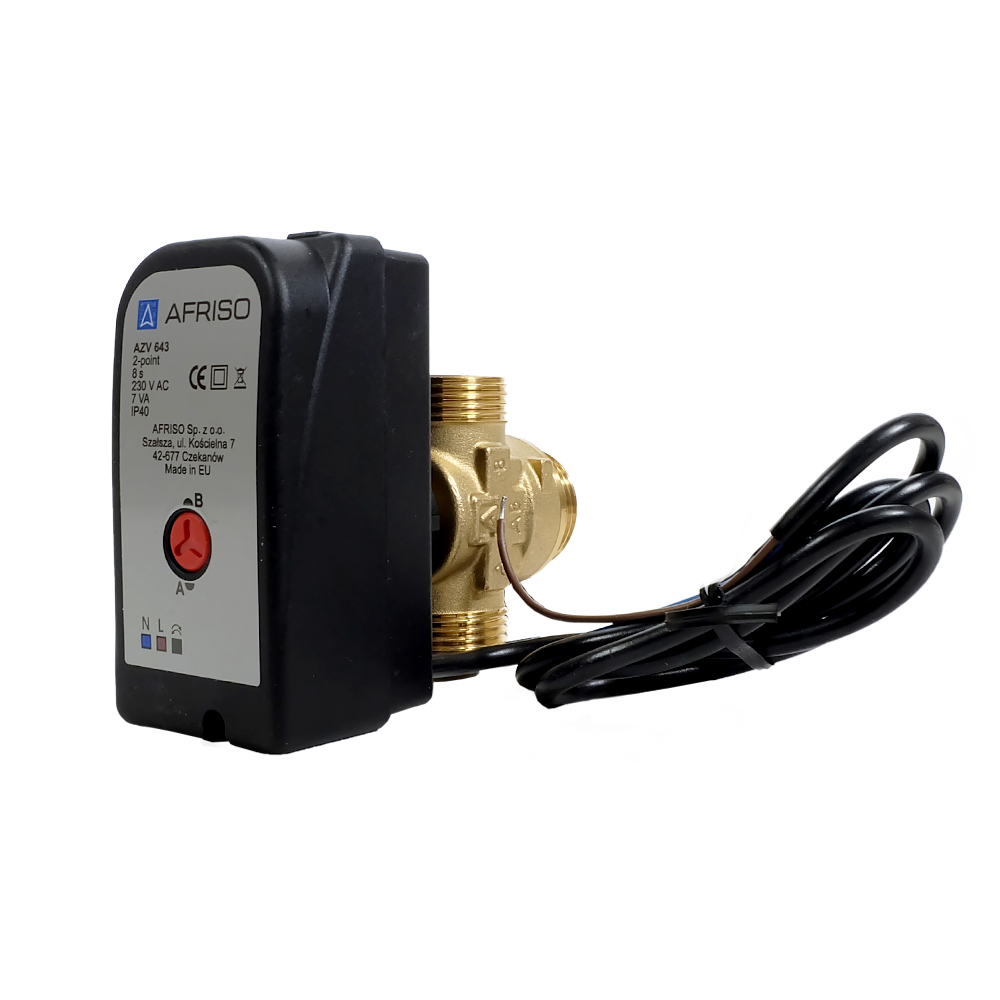

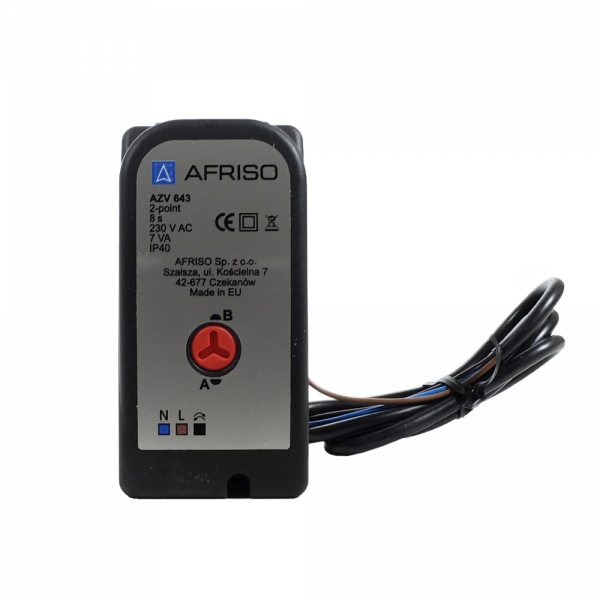

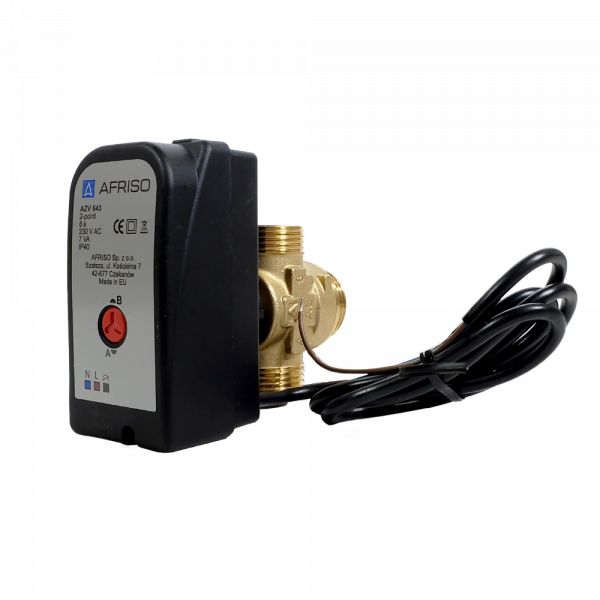

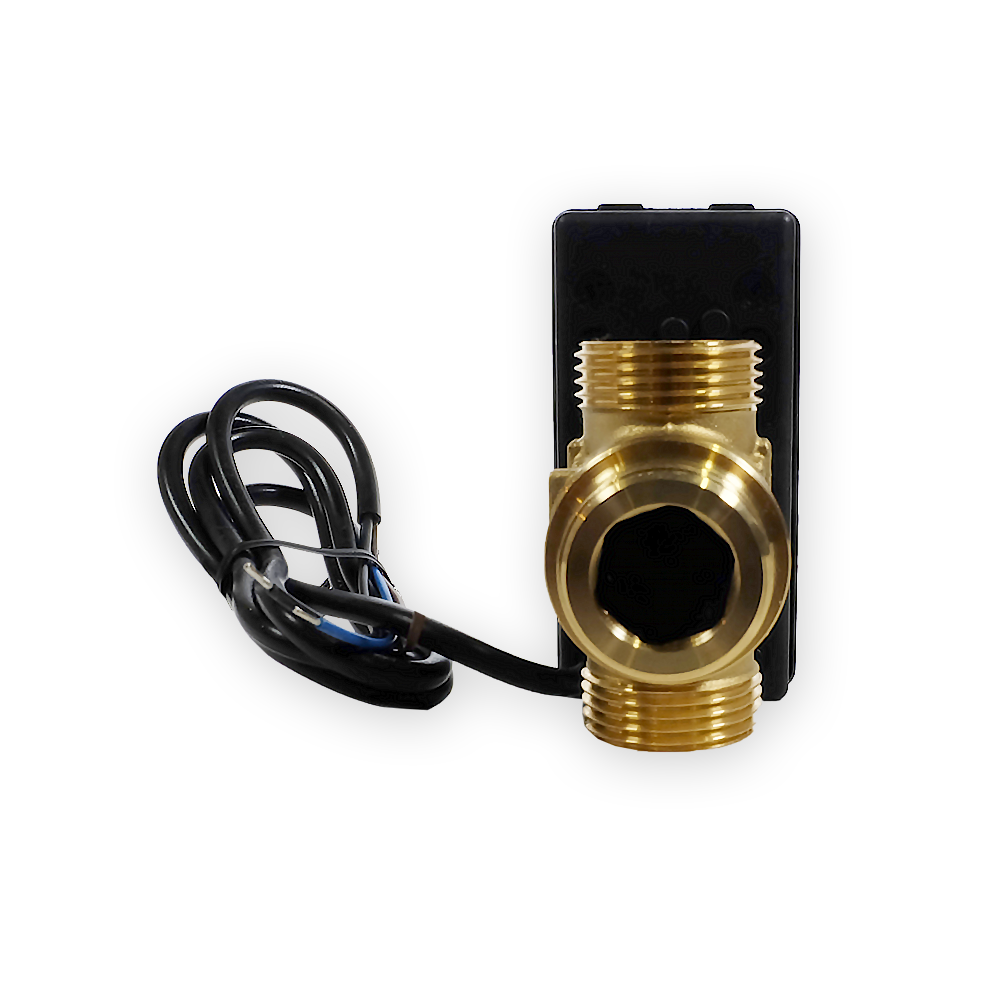

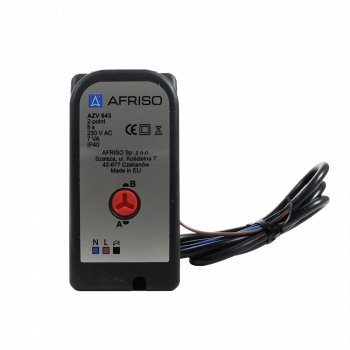

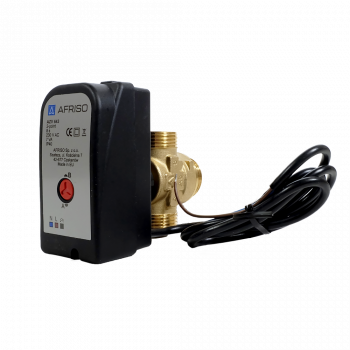

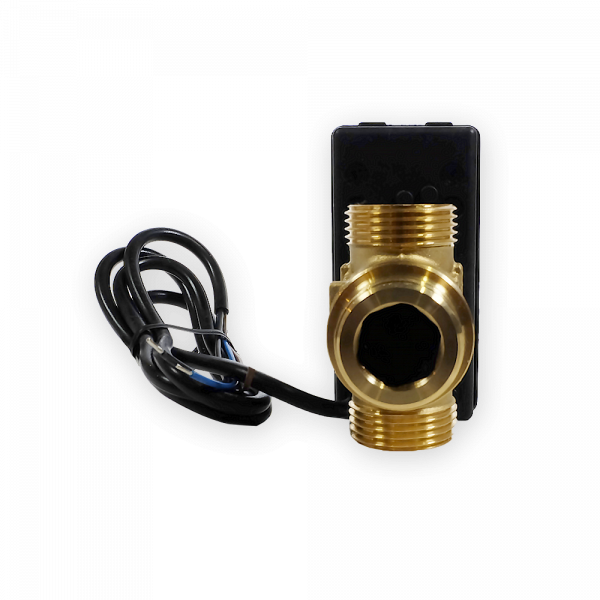

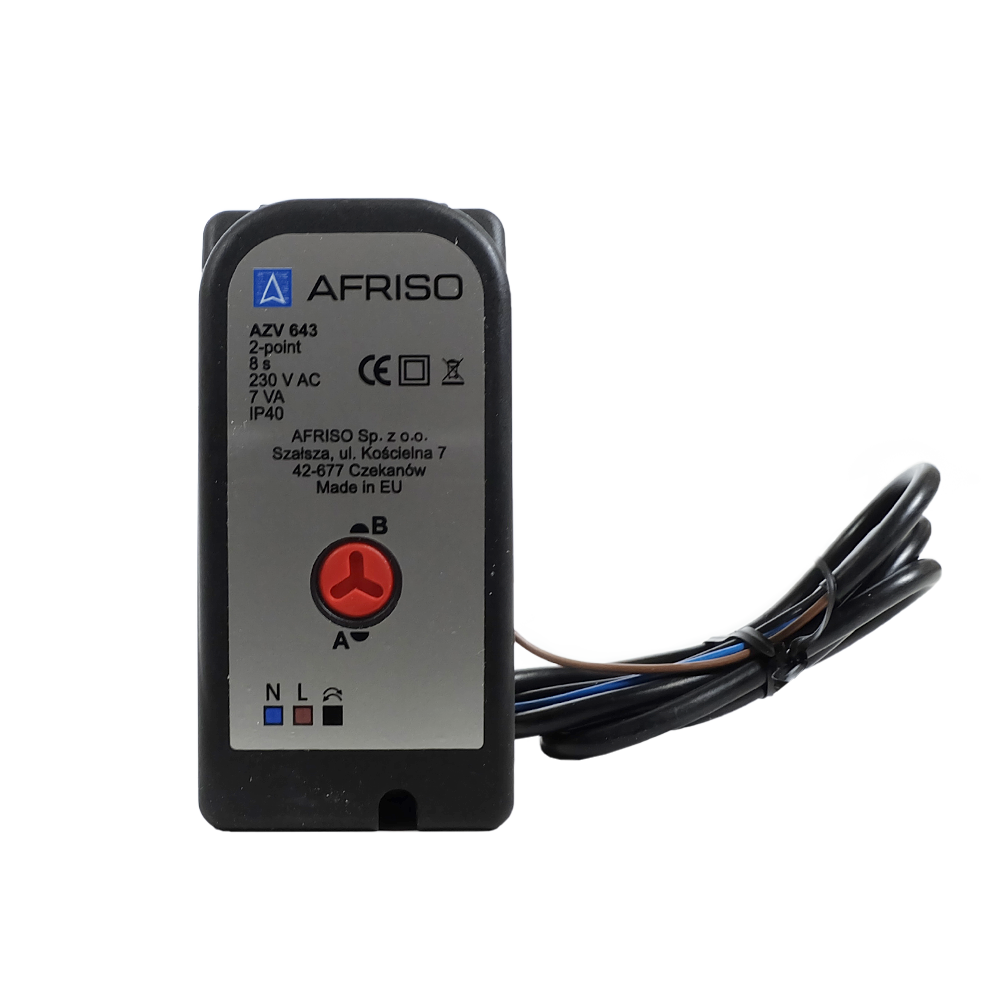

Afriso AZV643 3 Wege Zonenventil

Dieses 3-Wege Zonenventil dient zur Umschaltung von Heizkreis- zur Warmwassererwärmung.
Es wird direkt von den bei uns angebotenen Wärmepumpen angesteuert.

Eigenschaften

- Markenqualität von Afriso
- Made in EU
- 3 Wege Umschaltventil
- Ansteuerung: 230V AC
- Leistungsaufnahme: 7VA im Betrieb
- Anschluss: 3x G1"
- kvs: 8m³/h
- IP40
- Umschaltzeit: 8s
- max. Arbeitsdruck: 10bar
- Anschlusskabel: 3x 0,75mm², 1m lang
- Arbeitstemperaturbereich: 5-80°C
- Umgebungstemperatur: 1-60°C
- geeignet bis zu 50% Glykol
- senkrecht und waagerecht montierbar

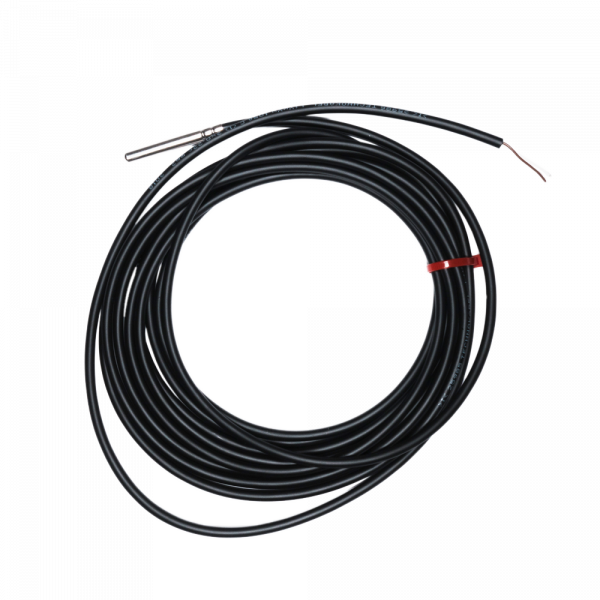

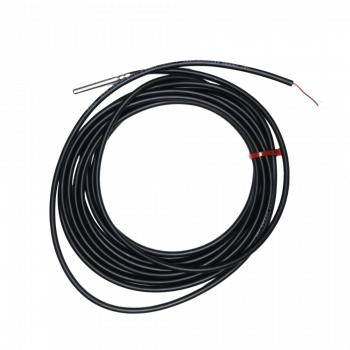

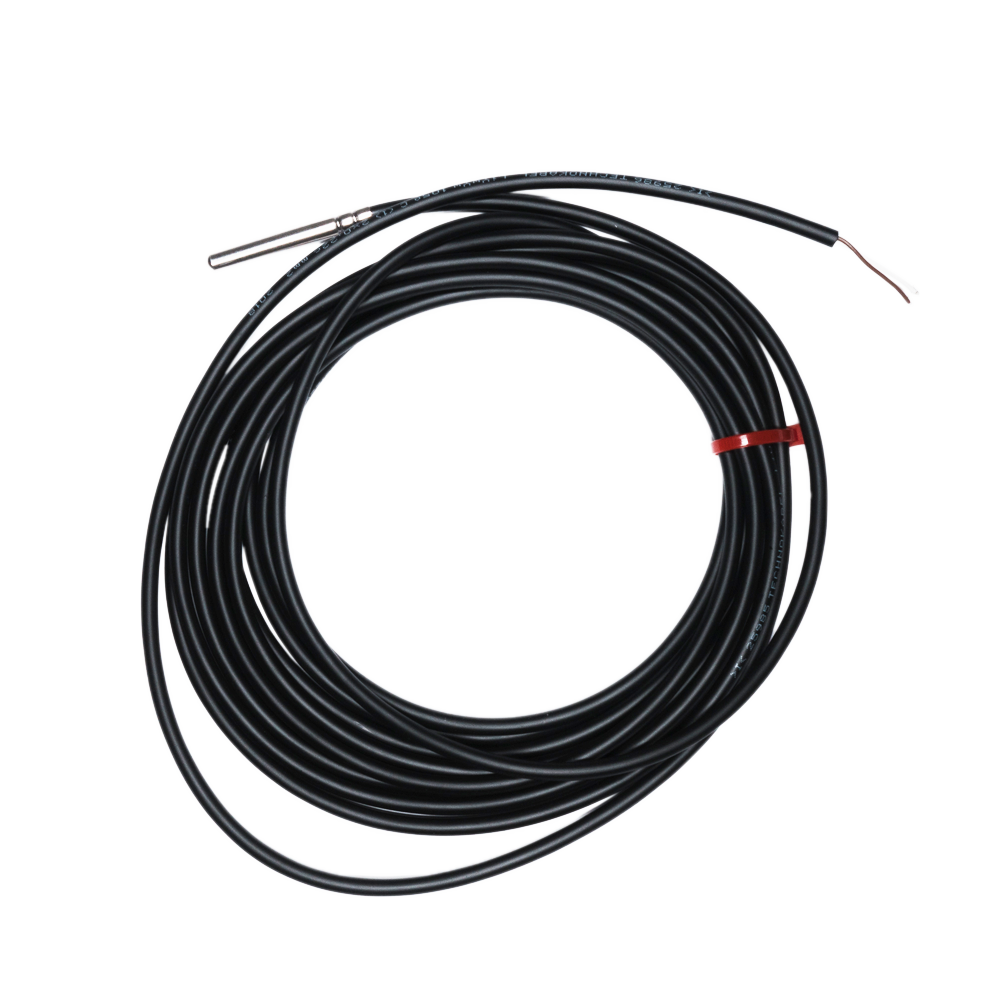

RJTEC-TS4

Technische Daten

Fühlerdurchmesser: 6mm
Fühlerlänge: 50mm
Kabellänge: ca. 3m

Dieser Sensor wird an den Anschluss "Tank Sensor" auf der Hauptplatine der Wärmepumpe angeschlossen und dient dazu die Temperatur des Brauchwassers zu messen.
Mechnisch eingebaut wird der Sensor in den Warmwasserspeicher (Boiler).
Bei einem System mit Frischwasserstation, wird der Sensor in den Pufferspeicher angeschlossen, aus dem sich die Frischwasserstation versorgt.
Das Anschlusskabel kann verlängert oder gekürzt werden.

Bei diesem Produkt handelt es sich um eine alternative zum PAW-TS4.

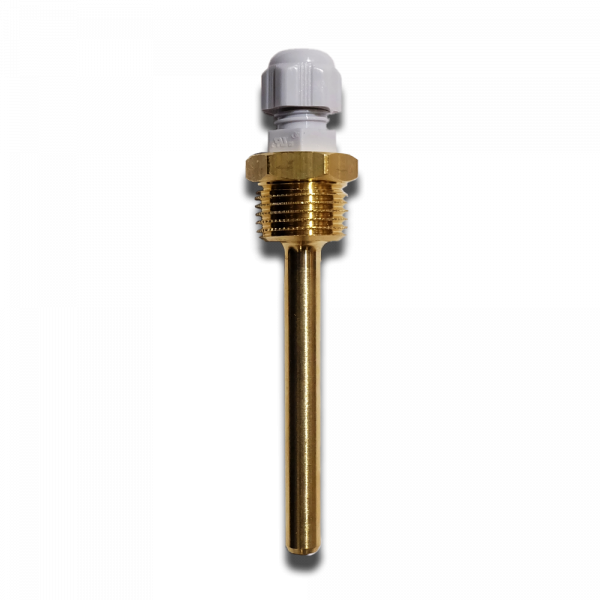

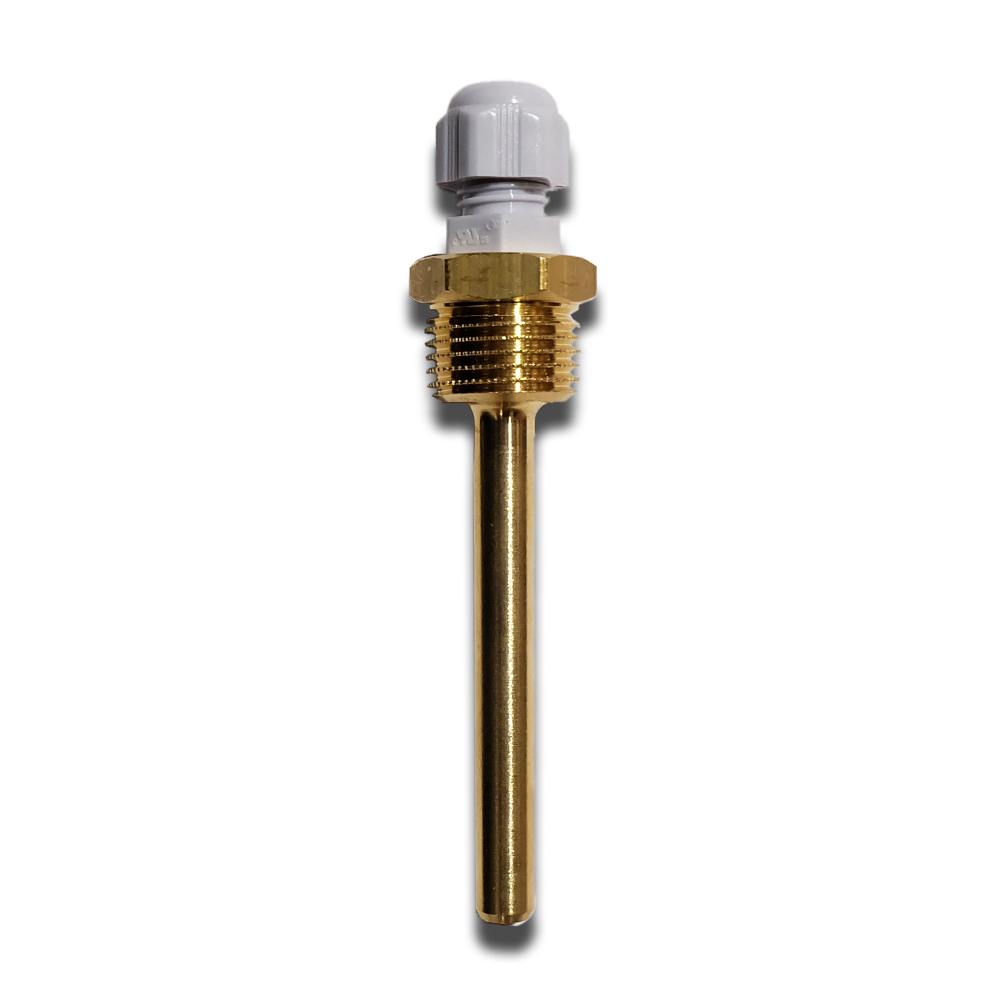

Tauchhülse

Die aus Messing gefertigte Tauchhülse gewährleistet einen guten Wärmeübergang vom Wasser zum Temperatursensor.
Diese Tauchhülse passt ideal zu unseren emaillierten Wasserspeichern und dem Temperatursensor RJTEC-TS4.



Technische Daten

Material: Messing
Innendurchmesser: 6 mm
Außendurchmesser: 8mm (Sensorrohr)
Außengewinde: 1/2“
Schlüsselweite: SW22
Innengewinde: PG7 für die mitgelieferte Zugentlastung
Länge: 90mm (Länge der Tauchhülse ohne Zugentlastung)


Lieferumfang

- Tauchhülse
- PG7 Zugenlastung
